ネットワーク工程表とは？作成手順からメリット・デメリットまで徹底解説

この記事の目次

1.ネットワーク工程表の基礎知識

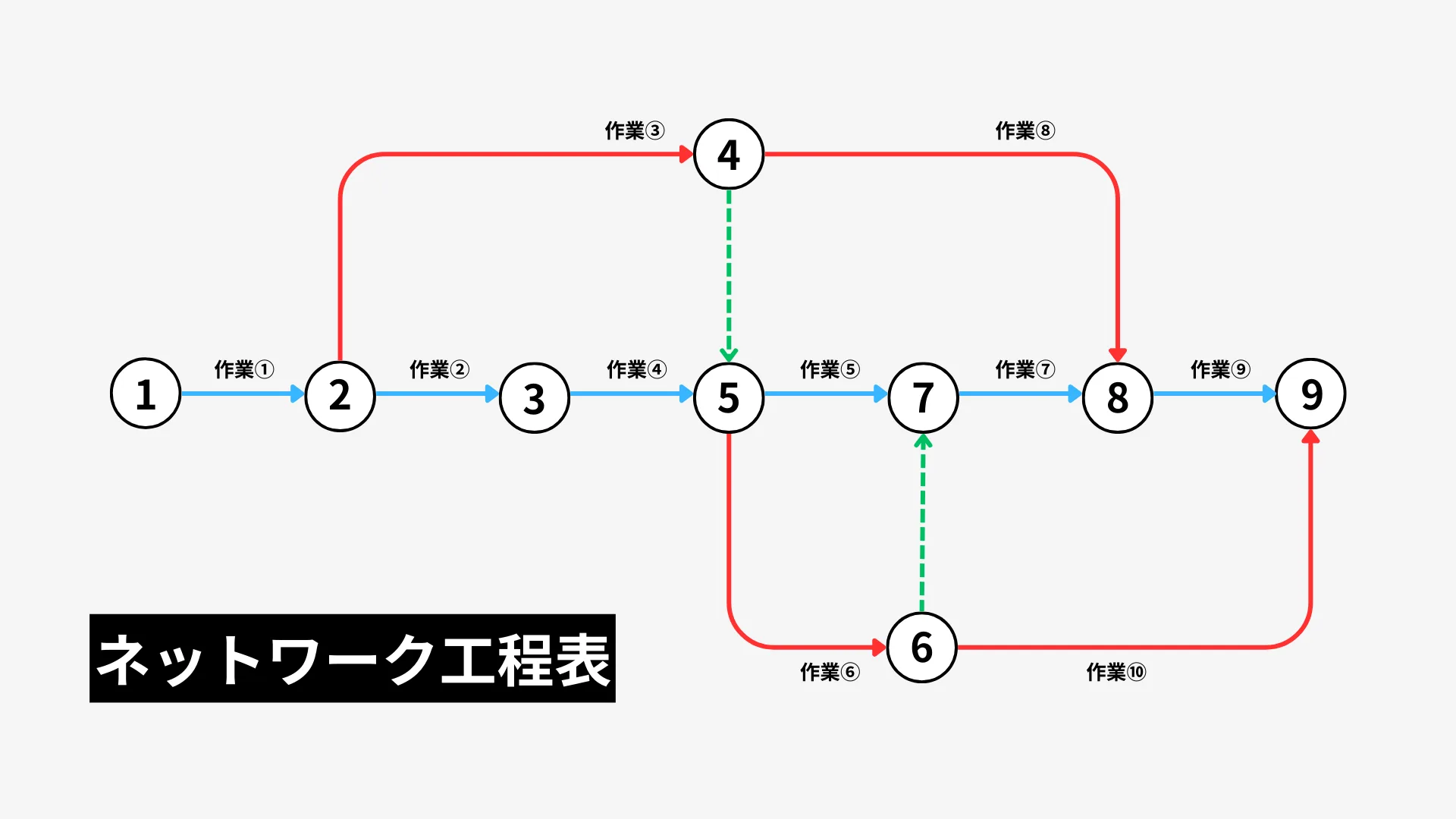

ネットワーク工程表とは？その特徴と役割

複雑化するプロジェクトで、「どの作業の遅れが致命的か」「タスクの前後関係が曖昧で手戻りが多い」といった課題に直面していませんか？

そんな状況を打開するのが、タスク間の依存関係を論理的に可視化する「ネットワーク工程表」です。この手法を用いることで、プロジェクト全体の遅延に直結する最重要経路（クリティカルパス）を特定し、限られたリソースをどこに集中すべきか判断しやすくなります。結果として、精度の高い納期管理とリスクの早期発見が可能になり、プロジェクトの成功確率を高められます。

本記事では、この強力なツールの基礎から実践的な作成手順、業務効率を上げるコツまでを解説します。

ネットワーク工程表以外の主な工程表の種類

ガントチャートは横軸に時間、縦軸にタスクを並べるのが特徴で、工程全体を一枚の表にまとめたいときに適しています。一方、バーチャートはガントチャートと似ており、主にスケジュールの把握に用いられますが、稼働負荷そのものを俯瞰する機能は備えていません。

マイルストーンチャートは重要イベントのみを抜き出して時系列に並べる簡潔な形式で、経営陣向けの報告資料でよく使用されます。これらの工程表は直感的に作業期間を示せる反面、依存関係の複雑さが増すと追跡が難しくなります。そのため、タスク間の前後関係を厳密に制御したい場合はネットワーク工程表が有効であり、作業負荷を均衡させたい場合はガントチャートを併用するといった使い分けが推奨されます。

2.ネットワーク工程表を理解するための基本用語とルール

ネットワーク工程表で使われる専門用語を解説します

• 結合点（ノード）
  作業の開始や完了を示す節目であり、丸で表すことが多いです。

• 作業（アクティビティ）
  結合点同士を矢印で結んだ区間を指します。ラベルには作業名と所要日数を記載します。

• クリティカルパス
  開始から完了までの最長経路で、遅延が許されない最重要作業群を指します。ここが遅れるとプロジェクト全体が遅延します。

• フロート（余裕時間）
  作業を遅らせることができる余裕日数を示します。この値が大きいほど、リソース配分の柔軟性が高まります。

• ダミー作業
  実作業を伴わないが、作業間の依存関係を示すためだけに使われる補助的な矢印です。破線で描き、所要日数はゼロとします。

これらの用語を理解していれば、図面を見ただけでどこにボトルネックやバッファがあるか判断でき、進捗会議での意思決定が迅速になります。

ネットワーク工程表の基本的な作成ルールと表記方法

結合点の番号付けは、矢印の先の番号が元の番号より大きくなるように行います。一般的には、作業の流れに沿って左から右、上から下の順に番号を振ることで、抜けや重複を避けやすくなります。矢印は原則として左から右へ描き、後戻りする矢印は用いません。

作業を伴わない依存関係だけを示す場合は、ダミー作業を活用することで図の整合性を保ちやすくなります。作業ラベルには作業名と所要日数を必ず併記し、進捗率を記載する際は色分けや斜線で示すと可読性が向上します。また、同一番号を用いた結合点は一つに限定し、プロジェクトのフェーズごとに色を変えると工程全体の骨格が掴みやすくなります。

3.ネットワーク工程表を活用するメリットと注意点

ネットワーク工程表を導入する5つのメリット

1. 全体工程の可視化  人員配置とタスクの順序が一枚の図で分かるため、関係者間の認識齟齬を防げます。

2. 依存関係の明確化  作業の前後関係が論理的に示されるため、着手順序を誤るリスクを大幅に低減できます。

3. クリティカルパス特定による工期短縮  プロジェクトのボトルネックを正確に把握し、重要なタスクにリソースを集中できます。

4. 進捗管理の容易さ  結合点（ノード）ごとに完了・未完了を判断できるため、遅延の原因特定を迅速に行えます。

5. リスク管理の向上  フロート（余裕時間）が小さい作業を優先的に監視することで、問題の早期発見と対策が可能になります。

これらの効果により、関係者が多い大規模なプロジェクトほどネットワーク工程表の真価が発揮されます。

ネットワーク工程表のデメリットと作成時の注意点

初期の設計に時間がかかり、各タスクの所要日数など正確な情報が揃わないと、図がすぐに実態と乖離してしまいます。また、タスク数が数百を超える大規模プロジェクトでは図面が複雑化し、一枚の紙や画面で全体を把握するのが難しくなります。

そのため、プロジェクトを主要なフェーズに分割してサブ工程表を作成したり、定期的に内容を見直して図を更新したりといった運用ルールを設けることが不可欠です。

4.ネットワーク工程表の具体的な作成手順と効率化

ネットワーク工程表の作成手順をステップで解説

1. タスクの洗い出し  活動の粒度を揃え、抜け漏れを防ぐためにWBS（Work Breakdown Structure）を併用します。これはプロジェクトマネジメントの知識体系であるPMBOK®ガイドにおいて重要視されることが多い手法で、成果物を基点に作業を階層的に分解することで、タスクの全体像を正確に把握できます。

2. 依存関係の特定  各タスクの作業順序と開始条件を明確にし、ダミー作業が必要かどうかを検討します。

3. 所要日数の見積もり  プロジェクトの期間を見積もる際によく使われる『三点見積もり』という手法を活用し、楽観値、悲観値、最頻値から期待値を算出する方法が一般的です。これにより、個々のタスクの見積もりに潜む不確実性を考慮した、より現実的な工期予測が可能になります。

4. クリティカルパスの特定  全ての経路の日数を計算し、最も時間がかかる経路（クリティカルパス）を特定します。これにより、遅延リスクを把握し、進捗監視の重点領域を決定します。

5. 人員と資源の配置  クリティカルパス上の作業に熟練者や高性能な設備を優先的に配備し、フロート（余裕時間）のある作業でリソースの調整を行います。

6. 進捗管理と調整  定例会議などで実績を反映して図を更新し、計画に変更が生じた場合は、ダミー作業を追加するなどして柔軟に対応します。

クラウドベースのツールを用いれば、図面を更新すれば即座にメンバー全員が最新状態を確認できます。

ネットワーク工程表の作成に役立つツール・アプリ

• Lucidchart：
  豊富なテンプレートが用意されており、直感的な操作で共同編集が可能です。日本語UIにも対応しており、入門者でも扱いやすいです。

• Microsoft Visio：
  Office製品との連携に優れ、Excelデータなどを基に図を自動更新できます。多数の業務テンプレートを備えています。

• ClickUp：
  タスク管理、ドキュメント、ガントチャート、ネットワーク工程表などを一つのプラットフォームで統合管理できます。

• ProjectLibre：
  オープンソースで無償利用できるため、導入コストを抑えたい中小規模のプロジェクトに向いています。

ツール選定時は、共同編集機能の有無、テンプレートの充実度、日本語対応、他のツールとの連携性、エクスポート形式などを比較検討すると失敗しにくくなります。さらに、自社の課題や目的に合わせ、セキュリティ要件やコストなども含めて総合的に判断することが推奨されます。

5.まとめ

ネットワーク工程表を理解し、プロジェクト管理に活かそう

ネットワーク工程表は、タスク間の依存関係を精密に可視化し、工程全体を論理的に最適化する強力な武器です。基本用語と作成ルールを押さえ、ステップに沿って正確な図面を作成すれば、クリティカルパスに焦点を当てた効率的なマネジメントが可能になります。

実際に、プロジェクトマネジメント協会（PMI）の調査(pmi.org)によると、成熟した計画・管理プロセスを持つ組織は、そうでない組織に比べてプロジェクトの成功率が大幅に高いことが示されています。

ガントチャートなど他の工程表と組み合わせることで、視覚的な分かりやすさと論理的な網羅性を両立させ、今日の複雑なプロジェクト環境においても、確かな進捗管理とリスクコントロールを実現できるでしょう。
